Driveman GP-4K(ジーピーヨンケイ)高解像度4Kモデル(SONYセンサー)
- 駐車時の電圧監視機能を持った専用電源ケーブル採用。
- 温度センサー内蔵。夏場など車内温度が高くなると機械を守るため動作を停止致します。
- オプションのシグナルケーブルセットなら映像にブレーキ操作やウインカー操作の記録も可能
- 防水セカンドカメラセットもあります。「パンフレットはこちらからダウンロード」。
- 全てのドライブレコーダーは事故後、SDを入れたまま録画を継続してしまうと、肝心な映像が上書きで消えてしまう場合があります。放置しないで電源を切ってから、ご自身の責任でSDを大切に保管するようご注意下さい。
ドライブマンシリーズの最高峰ドライブレコーダーGP-4K
2021年夏モデル■4K映像の利用アドバイス
○4Kで記録された映像はWindows標準では再生出来ない場合があります。別途ご自身のパソコンに4K対応コーデックのインストールが必要です。(k-liteコーデックパック)
○ファイルサイズも大きいので高速大容量SDが必要です。
〇Wi-Fi接続が繋がら無い場合は電源を入れ直して下さい。
- ドライブマンシリーズの最高峰4Kモデル登場!
-
- 多彩な撮影解像度。
超高画質3840x2160の4K、1440のQHD、1080のフルハイビジョン、長時間撮影に向いた720のハイビジョンといった多彩な撮影モード。 - フロントカメラは840万画素のSONY製IMX317高解像度4Kセンサーで夜にも強い高画質。※ナンバーの読取りは明るさや速度、距離など撮影環境に左右されます。
- 全国LED信号対応。
- オプションのセカンドカメラを付けると前後撮影も可能。
※接続時は解像度設定を変更してご利用下さい。 - Wifi対応。
スマホアプリで解像度変更やREC操作、ダウンロードが可能。
※操作中は録画が一時止まる事があります。走行中は安全のためにも絶対に操作しないで下さい。
※フリーの接続アプリ「ROADCAM」が必要です。弊社アプリではありませんので個人の責任においてご利用下さい。アプリの説明等も行っておりません。 - イメージ回転機能でダッシュボード上への逆さ設置にも対応。
- 駐車監視機能。(弊社特許)
エンジン停止後にfpsを変えて一定時間タイムラプス撮影をする前後撮影対応のセキュリティモード(駐車監視)を搭載。 - GP-4K専用の電圧監視型電源コードDCDC23付属
駐車録画開始15分後から監視を始め、バッテリーが約12Vより低下すると自動的に電源を切断します。前後撮影対応。
※低下したバッテリーのメンテナンスは必ず行って下さい。 - オプションのシグナルケーブルセット(DCDC23-4PIN版)で映像にブレーキ操作やウインカー操作の記録も可能。
- オプションに防水セカンドカメラもあります。※録画映像の左右入れ替えや反転等は出来ません。
- 予めオプション類が同梱されたセットもあります。
- 衝撃で映像を保護するGセンサー内蔵。
- GPSアンテナ内蔵で位置情報や速度も記録。
- LCD液晶モニター搭載。
時計、リアルタイム映像の常時表示やSD内の動画再生も可能。 - 再生用にミニHDMI出力端子搭載。
- 簡易マイク内蔵。※走行ノイズが入る場合もあり、音量や音質はご期待に添えない事がありますのでご容赦下さい。
- 記録用SDHCは8GB~32GB、SDXCは128GBまで対応。
- 録画はSDカードに5分単位の動画ファイルで古い映像を消しながら書く上書き保存。
電源寸断に強いTS形式を採用していますが、PCで再生の際は必要に応じてコーデックが必要です。
※従来の寸断対策のスーパーキャパシタは搭載しておりません。 - 温度センサー内蔵。
動作温度を越えた場合は本体を守るため停止します。 - 起動時のロゴをオリジナルに入れ替える事が可能。
※所定のファイルが必要です。お問い合わせ下さい。
- 多彩な撮影解像度。
録画時間は初期ロット。衝撃検知保護の分も含む。なお、改善のため変わる場合があります。
※上下反転するのは撮影映像のみで操作性は回転致しません。
※室内セカンドカメラの画角::水平110度 垂直65度 対角130度。
※シグナルケーブルセットの電源はDCDC23の4PIN版です。通常のスタンダードセットのDCDC23はType-Cです。
若干違いますので、お求めの際はご注意下さい。-
【FAQ・その他】。
■再起動が止まらない。
起動時のロゴが繰り返す場合、電源ケーブルの不具合と思われます。交換が必要ですのでサポートにご連絡下さい。
■SDフォーマット要求が止まらない。
一度電源コネクタを差し直して解消しない場合、SDが壊れている思われますのでSDを交換して下さい。
■ボタン操作の反応が遅い。
SDのレスポンスが悪い場合に影響されてボタン反応も悪くなります。SD無しの状態で操作性に問題が無ければSD不良の可能性があります。
■セカンドカメラが映らない。
初期設定はフロントのみです。解像度設定で2カメラの解像度に変更して下さい。ケーブルプラグがズレて奥まで刺さっていない場合も映りませんので少し押して下さい。
■セカンドカメラを常時表示に設定したい。
先ず画面設定をライブビューにして下さい。十字ボタンの上を押し目的の映像に切り替えます。画面を戻したい場合は設定を変えて下さい。
■バッテリーが上がった。
電圧監視機能は低電圧時に駐車監視を止める機能で、バッテリー上がりそのものは防止出来ません。日常点検でバッテリー点検と低下時の充電を忘れずに行って下さい。
■ディスク/Mass storageという表示の意味は?
PCにUSBケーブルで接続すると外部メモリーデバイスとして認識されます。PCのドライブ一覧に表示されますのでSD内のデータにアクセス出来ます。もしPCではなくACアダプタ接続で起きた場合、ケーブルが通信端子にも通電している可能性があります。 - 【仕様の補足説明】
- ●画像センサーについて:
シャッター方式:ローリングシャッター。
●電源について:
常時起動させ監視目的などに使う場合、地図データのファイルを作らないファームに交換致しますのでご相談下さい。
端子が異なるため旧ケーブルは基本使えません。コネクタ変換アダプタM2C併用で利用可能ですが、電力不足で自動起動しない場合があります。
● セカンドカメラについて:
撮影モードは1080と720のみ。赤外線は対応カメラ以外は非対応。 初期設定はシングルです。2カメラ利用の場合、解像度設定をセカンド対応の解像度に変更して下さい。
セカンドカメラの映像はカメラによって異なります。室内用/防水6m用は正像ですが、15m/21m防水カメラは逆像(ミラー)です。いずれも正逆の変更は出来ません。
●ROADCAMについて:
撮影映像の再生・ダウンロードや解像度の変更、SDフォーマットなどが可能ですが、アプリのバージョンとスマホの性能によって出来る操作は限られます。
Wifiオン時はショックセンサーは反応しません。
駐車監視時はWifi接続はしませんが、再起動後にWifiオンになります。
操作中は録画が止まる場合があります。
危険ですので走行中は絶対に操作しないで下さい。
●イメージ回転機能について:
ダッシュボードなどに本体を逆さまに設置したい場合はイメージ回転をご利用下さい。機能をオンにすると撮影映像はPC上では正常に見える様に録画出来ます。
通常・セキュリティいずれも映像は回転しますが本体操作は変わらないため操作し難くくなりますのでご注意下さい。
●駐車監視について:
手動で電源を切る事でも監視は停止出来ます。
初期設定の3時間監視でも7分程度に圧縮された動画になりますので、再生すると早送り映像になります。本体や再生ソフト上で一時停止しコマ送りでご確認下さい。
カスタム設定で駐車撮影時間やコマ数の変更も可能。
「駐車監視の起動と設定について」
○オート設定はエンジンオフで自動で3時間1秒1コマ撮りの駐車監視を開始します。
○カスタム設定はエンジンオフ後、予め設定した時間とfpsで駐車監視を開始します。
・1fps設定:ファイル圧縮あり、音声無し。
・5fps設定:ファイル圧縮無し、音声あり。
・設定可能時間:1/3/9/12/24
●専用電源について:
低電圧で撮影を止めて電源を切りますが、検知による停止を通知する機能はありません。
そのためその後の保守忘れによるバッテリー上がりは防止出来ませんので日常点検は欠かさず行って下さい。
走行時は電圧変動が大きいので監視しておりません。
■GP-1用電源コードDCDC4をすでにお使いの場合。
GP-4KはTYPE-Cコネクタのため従来のGP-1のDCDC4電源コードは原則利用出来ませんが、変換プラグ(M2C)を使用すると1カメラのみで利用可能です。但し電力が足りないため、自動スタートはしません。
●Gセンサーについて:
設定はOFFとロー、ミディアム、ハイの3段階。
保護ファイルの属性はRAです。SD内の一定の割合で保護映像を残しますが、古い保護映像は上書きされます。
体感の振動と検知する振動は異なりますので、必要に応じて操作キーを押して手動で保護して下さい。
●GPSについて:
GPS情報をnmea形式のテキストファイルに記録しますので、Windowsパソコンで弊社MAPビューワーを使えば地図と軌跡を連動して表示できます。
GPSの位置情報には誤差がございます。起動時は衛星情報の初期化のため反映に15分程度かかります。
GPS衛星は同種を4つ以上補足する必要があります。
●HDMI出力について:
HDMI入力端子のついたTVで再生する事が出来ますが、ACアダプタやHDMIケーブルは付属しませんので、必要に応じて別途お求め下さい。※純正品以外での動作は保証致しません。
録画の同時出力や外部映像の入力は出来ません。
●録画SDカードについて:
SDが挿入されて無いと自動で電源が切れます。SDを入れてエンジンを掛け直して下さい。
保存される動画ファイルはTS形式。GPSデータはnmea形式です。いずれもPCの標準機能では再生出来ない場合がありますので対応する環境が必要です。
希に異常動作を引き起こすSDがありますので、動作に異常が出た場合は他のSDに変えて下さい。
●撮影動画について:
パソコンで4K映像を見る場合、パソコンがTS形式の動画に対応している必要があります。標準の再生アプリや映画アプリで見る事が出来ない場合、TS形式を再生の出来るソフトを使うかPCにk-liteコーデックパックをインストールして下さい。
●防水セカンドカメラの映像が逆像です。
バックミラーを見る様な逆像で記録されますので、録画を見る際はソフトの機能で左右反転にして再生して下さい。
●ACアダプタの利用について:
TV再生時の電源や屋内での定点撮影用ビデオカメラとしてGP4Kを利用可能です。防犯カメラ代わりや工場や倉庫等の常時監視撮影が安価で実現出来ます。
- 【使用上のご注意】
●すべての状況において映像の記録を保証するものではありません。
●本製品は12/24Vバッテリー車載電源用です。カスタムで他の類似電源に使っての動作は保証しておりません。
●専用のACアダプタも家庭用100V電源用で、発電機などの100Vは動作保証外です。
●故障や使用によって生じた損害、および記録された映像やデータの損傷、破損による損害については、弊社は一切その責任を負いません。
●撮影映像は事故の証拠として、効力を保証するものではありません。
●事故後、ドライブレコーダーにSDを入れたまま録画を継続してしまうと、肝心な映像が上書きで消えてしまう場合があります。放置しないで電源を切ってから、SDを大切に保管するようご注意下さい。
●録画時間はファーム更新などで変わる場合があります。
●GPSは衛星の仕様上、位置精度に誤差がございます。高い精度が要求されるナビ等と違い、内蔵GPSは補正を行っておりません。予めご理解下さいませ。
●フロントガラスが電波を通さないガラス(熱反射ガラスや断熱ガラス)の場合GPSの受信感度が低下します。
●取扱説明書に従って正しく取付けしてください。誤った取付けは、製品の故障や誤動作の原因となります。
●電圧監視で駐車監視が止まった場合、速やかにバッテリーの保守をしないでそのまま乗ると上がる恐れがあります。
乗車前の点検を忘れずに行いましょう。
●LED式信号機は点滅して撮影される場合や色の識別ができない場合があります。それにより発生した損害については弊社は一切責任を負いません。
●被写体や周辺環境、SD劣化などの要因により、記録可能時間は変化します。
●音声、映像など録画品質に関しては性能上の限界や外的要因の影響もあり、ご期待に沿えない場合もございます。
●分解する事は絶対にお止めください。一切の保証が受けられなくなります。
●安定しごて使用いただくために、SDカードは定期的にフォーマットを行うことをおすすめします。
●SDカードは消耗品です。寿命がありますので定期的な交換をおすすめします。
暗号化モデル PS-2 : ファイルの暗号化採用、パスワード運用。詳細は警察官公庁用ページでご確認下さい。 通常セット内容 ※販売店独自の構成は非掲載。 GP-4K-STD-DCDC(スタンダードセット):本体、ブラケット、電源ケーブル、SDカード GP-4KTC-STD-DCDC(セカンドカメラ付きスタンダードセット):本体、ブラケット、電源ケーブル、SDカード、セカンドカメラ、6mカメラケーブル GP-4KIRTC-STD-DCDC(赤外線セカンドカメラ付きスタンダードセット):本体、ブラケット、電源ケーブル、SDカード、赤外線対応セカンドカメラ、6mカメラケーブル GP-4K-STD-CSA(スタンダードセット):本体、ブラケット、シガー電源ケーブル、SDカード GP-4K-SCS-DCDC(シグナルケーブルセット)本体、ブラケット、SCS(シグナル対応4ピン版専用電源)、SDカード GP-4KTC-SCS-DCDC(シグナルケーブルセット)本体、ブラケット、SCS(シグナル対応4ピン版専用電源)、SDカード、セカンドカメラ、6mカメラケーブル GP-4KTC-WP6(防水カメラ付きスタンダードセット):本体、ブラケット、電源ケーブル、SDカード、防水セカンドカメラ、専用6mカメラケーブル GP-4KTC-WP15(防水カメラ付きスタンダードセット):本体、ブラケット、電源ケーブル、SDカード、防水セカンドカメラ(1mケーブル直付/金属ハウジング)、専用中継コネクタ式15mケーブル GP-4KTC-WP21(防水カメラ付きスタンダードセット):本体、ブラケット、電源ケーブル、SDカード、防水セカンドカメラ(1mケーブル直付/金属ハウジング)、専用中継コネクタ式20mケーブル ※シグナルケーブルは運転手のウインカー操作やブレーキ操作を映像にアイコンマークで記録出来ます。 GP-T4K(トラック協会向け選定品番):標準型。
本体、ブラケット、SCS(シグナル対応4ピン版DCDC23専用電源セット)GP-T4K-WP(トラック協会向け選定品番):標準型。
本体、ブラケット、SCS(シグナル対応4ピン版DCDC23専用電源)、防水セカンドカメラ(1mケーブル直付/金属ハウジング)、専用中継コネクタ式15mケーブルGP-T4K-WP21(トラック協会向け選定品番):標準型。
本体、ブラケット、SCS(シグナル対応4ピン版DCDC23専用電源)、防水セカンドカメラ(1mケーブル直付/金属ハウジング)、専用中継コネクタ式20mケーブル利用可能なオプション品(セットによっては同梱されています) D-PLF-1 PL(偏向)フィルター 現行モデル汎用 SCS 業務車両向けシグナルケーブルセット(DCDC23-4ピン版電源付) GP-4K用 DCDC23 GP-4K専用電源ケーブル(Type-C) GP-4K用 720ROT-SC 可変型吸盤ブラケット 汎用 720ROTBR 可変型ブラケット 汎用 RC-4 GP-4K対応セカンドカメラ+6mカメラケーブル※3m延長ケーブルの利用可 GP-4K用 RC-4WP GP-4K対応防水セカンドカメラ+6mカメラケーブル※3m延長ケーブルの利用可 GP-4K用 TW-2CAM GP-4K対応赤外線撮影セカンドカメラ GP-4K/TW-2/TW-21対応 ※RC4の付属ケーブルで使えます。 注意:防水セカンドカメラの15mセットと21mセットの別売りはございません。15m/21mケーブルは延長出来ません。 BS-AC-9 GP-4K対応ACアダプター+USBケーブル(Type-C 約80cm) BS-9b用と共通です。 M2C 専用電源端子変換アダプタ DCDC4電源を使う場合専用のアダプタ。※出力が弱いとリブートしたり自動起動しない等、正しく起動しない事があります。 - 防水セカンドカメラの逆像を正像で見る方法
- VLCメディアプレイヤーのような多機能な再生ソフトをご利用下さい。
■VLCでの方法。

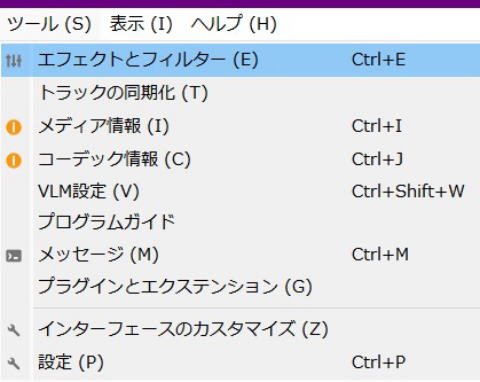

メニューのツールからエファクトとフィルターに進んで下さい。
開いたウインドウのビデオエファクトのタブを選択しジオメトリのタブを選択して下さい。
変換のチェックボックスをチェックすると項目を選べますので水平方向反転を選択すると逆像が正像になります。
